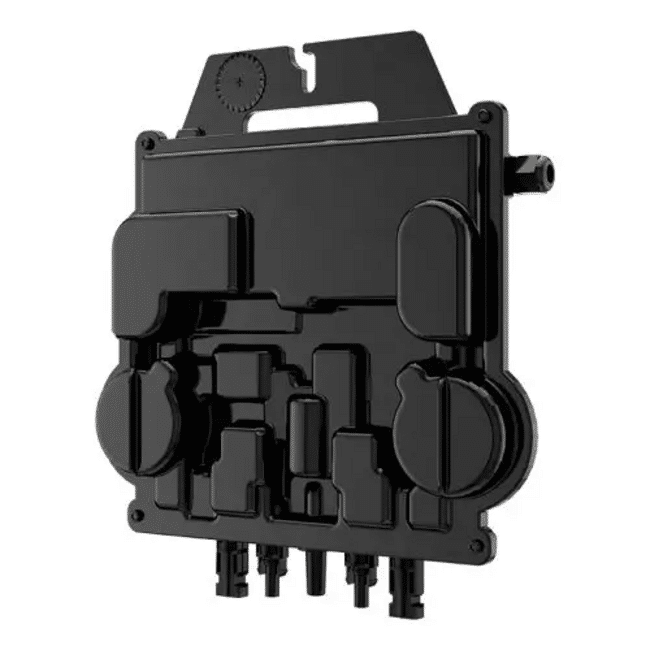

APS-DS3D
APsystems’ DS3 er den mest kraftfulde dobbelte mikroinverter til 1-faset nettilslutning. Denne enhed har en AC-udgangseffekt på op til 1800VA og er velegnet til de kraftigste paneler på både private og kommercielle solcelletag. DS3 har 2 indgangskanaler med lav DC-spænding, 2 MPPT’er og krypteret Zigbee-kommunikation.
Før du installerer APS-DS3D, skal du kontrollere, at netspændingen svarer til mikroinverterens nominelle spænding. Tilslut derefter lederne til AC-bussen, og fastgør derefter mikroinverteren til monteringssystemet. Jording af DS3 kan ske ved hjælp af den vedlagte jordingsring eller kobbertråd. Herefter tilsluttes inverteren til AC-buskablet, og beskyttelseshætten sættes på. Til sidst kan panelerne tilsluttes, og mikroinverteren forbindes til nettet.
Funktioner i APS-DS3D
- Dobbelt
- 1800VA
- 1-fase
- 7.8A
- 2 MPPT 4 IN
- Integreret VDE-relæ
- Maksimal effektivitet 97%.
- IP67
- MC4
- Vægt 3,8 kg
- Mål 283 mm x 233 mm x 48,4 mm
Yderligere information
- En mikroinverter til 4 solpaneler
- Hver kanal forbinder to solpaneler i serie (for solpaneler med en Voc < 60 V) Den samlede Voc for de to seriekoblede solpaneler skal være inden for arbejdsspændingsområdet som angivet i databladet.
- Vi anbefaler, at man kun seriekobler solcellemoduler af samme mærke og model.
- Hvis et enkelt solcellemodul allerede har en selvstændig Voc, der falder inden for driftsspændingsområdet (f.eks. et 96-cellers solcellemodul), skal der kun tilsluttes ét solcellemodul pr. jævnstrømsindgang.
- Systemet har to indgangskanaler med uafhængig MPPT.
